網站首頁 產品中心 聯軸器 SF型三分式聯軸（SB90-353）

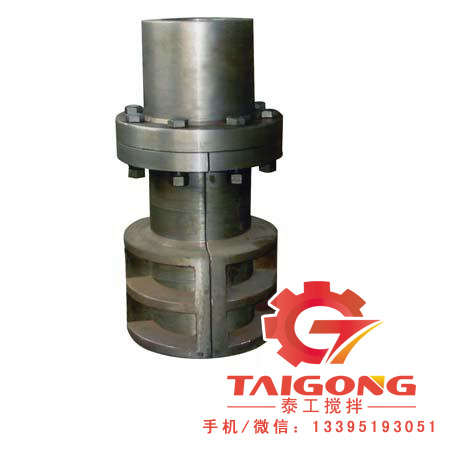

SF型三分式聯軸（SB90-353）

產品簡介：

技術服務:18068252099

售后服務:18115399879

服務監督:13961848999

以上號碼都是微信號

一次合作，終生朋友，

歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。

目前，攪拌軸的軸封有不少采用機械密封結構，這種密結構，當密封泄漏時需及時更換密封環，但現有標準凸緣式和夾殼式聯軸器只允許主、從動軸端留有很小的間隙，為此，必須要大幅度提高主動軸或降落從動軸才能卸脫密封環，裝拆十分麻煩。三分式聯軸器在結構上留出保證裝拆密封環座的間隙，既保留凸緣式聯軸器容易對中的優點，又兼有夾殼式聯軸器裝拆方便的長處。更換密封環時只須將從動軸下降6－8毫米，在醫藥行業中，已逐步推廣使用。

三分式聯軸器主要尺寸

標定符號	孔徑	許用扭矩	最高轉速	L	M₁×I₁	D	D₁	D₂	L₁	L₂	L₃	δ	d₁	d₂	n-M₂×I₂	D₃	d₄	L₅	δ₁	M₃×I₃	重量
SF30	30	85	760	230	M12×50	105	125	100	5	55	64	16	38	25	4-M12×50	62	50	65	16	M6×16	9
SF35	35	236	655	256	M12×50	118	145	115	5	71	80	16	43	30	6-M12×50	76	60	65	16	M6×16	15
SF40	40	236	655	256	M12×50	118	145	115	5	71	80	16	48	35	6-M12×50	76	60	65	16	M6×16	15
SF45	45	530	560	285	M12×55	135	170	140	6	83	94	18	57	37	6-M16×60	90	70	80	20	M8×18	23
SF50	50	530	560	285	M12×55	135	170	140	6	83	94	18	62	42	6-M16×60	90	70	80	20	M8×18	23
SF55	55	530	560	285	M12×55	135	170	140	6	83	94	18	67	47	6-M16×60	90	70	80	20	M8×18	23
SF60	60	1400	450	335	M16×65	172	210	180	8	110	124	22	73	50	6-M16×70	120	85	100	24	M10×20	49
SF65	65	1400	450	335	M16×65	172	210	180	8	110	124	22	78	55	6-M16×70	120	85	100	24	M10×20	49
SF70	70	1400	450	335	M16×65	172	210	180	8	110	124	22	83	60	6-M16×70	120	85	100	24	M10×20	49
SF80	80	2650	405	375	M16×65	185	235	200	10	121	138	24	94	70	6-M16×80	130	110	125	28	M12×25	61
SF90	90	5200	350	445	M20×90	230	290	245	10	146	160	30	105	80	6-M20×95	160	125	170	32	M12×25	99
SF95	95	5200	350	445	M20×90	230	290	245	10	146	160	30	105	80	6-M20×95	160	125	170	32	M12×25	99
SF100	100	5200	350	445	M20×90	230	290	245	10	146	160	30	115	90	6-M20×95	160	125	170	32	M12×25	99
SF110	110	9000	310	535	M24×120	260	305	250	12	172	190	38	125	100	6-M24×100	190	150	230	35	M12×25	172
SF125	125	9000	300	555	M24×120	260	305	250	12	172	190	38	140	115	6-M24×100	190	150	230	35	M12×25	172
SF130	130	15000	250	605	M24×140	280	325	270	14	193	210	42	146	118	6-M24×110	200	180	230	40	M16×30	290
SF140	140	15000	250	605	M24×140	300	340	290	14	193	230	42	158	128	6-M24×110	220	200	230	40	M16×30	290
SF150	150	28000	200	685	M30×200	340	360	300	16	218	260	48	170	134	8-M24×120	230	210	250	45	M16×30	488
SF160	160	28000	200	685	M30×200	340	380	320	16	218	260	48	180	144	8-M24×120	250	220	250	45	M16×30	488
SF180	180	31000	150	740	M30×200	380	410	350	18	244	300	52	204	162	8-M30×150	280	250	280	50	M20×35	511
SF200	200	33750	150	765	M30×220	420	440	380	20	280	340	56	228	182	8-M30×160	310	280	300	55	M20×35	643

標定符號	d K₆	夾殼部分軸頭尺寸					凸緣部分軸頭尺寸						共有尺寸
標定符號	d K₆	d₂	L₆	L₇	L₈	L₉	L₁₀	L₁₁	L₁₂	L₄	M₃	l₄	b	t
SF30	30	25	5	4	45	70	45	3	51	20	M6	18	8	4
SF35	35	30	5	4	55	85	56	3	61	20	M6	18	10	5
SF40	40	35	5	4	55	85	56	3	61	20	M6	18	12	5
SF45	45	37	6	5	70	100	70	3	75	25	M8	20	14	5.5
SF50	50	42	6	5	70	100	70	3	75	25	M8	20	14	5.5
SF55	55	47	6	5	70	100	70	3	75	25	M8	20	16	6
SF60	60	50	8	6	100	130	90	3	95	30	M10	25	18	7
SF65	65	55	8	6	100	130	90	3	95	30	M10	25	18	7
SF70	70	60	8	6	100	130	90	3	95	35	M10	25	20	7.5
SF80	80	70	10	8	110	145	110	5	120	35	M12	30	22	9
SF90	90	80	10	8	140	170	160	3	165	50	M12	30	25	9
SF95	95	85	10	8	140	170	160	3	165	50	M12	30	25	9
SF100	100	90	10	8	140	170	160	3	165	50	M12	30	28	10
SF110	110	100	12	10	160	200	220	2	224	50	M12	30	28	10
SF125	125	115	12	10	160	200	220	2	224	50	M12	30	32	11
SF130	130	118	14	12	180	225	220	2	224	60	M16	35	32	11
SF140	140	128	14	12	180	225	220	2	224	60	M16	35	36	12
SF150	150	134	16	14	200	155	220	5	230	60	M16	35	36	12
SF160	160	144	16	14	200	255	220	5	230	60	M16	35	40	13
SF180	180	162	18	16	230	285	250	5	260	60	M20	40	45	15
SF200	200	182	20	18	270	325	270	5	280	60	M20	40	45	15
