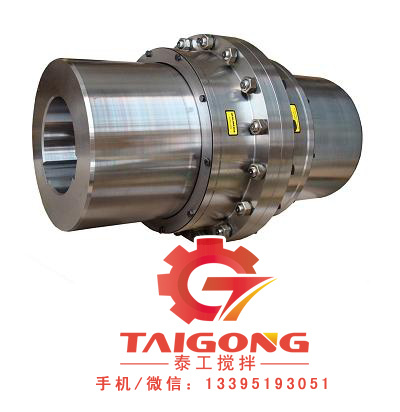

CLZ型齒式聯軸器（JB/ZQ4219-86）

產品簡介：

技術服務:18068252099

售后服務:18115399879

服務監督:13961848999

以上號碼都是微信號

一次合作，終生朋友，

歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。

CLZ型齒式聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn(N·m)	許用轉速[n] (r/min)	軸孔直徑 d₁、d₂	軸孔長度	D	C	轉動慣量 (kg·m²)	重量
				Y
				L
CLZ1	710	3780	18 19	42	170	16	0.03	7.96
			20 22 24	52		6
			25 28	62		2.5
			30 32 35 38	82
			40* 42* 45* 48*	112
			50* 55* 56*
			60*	142
CLZ2	1400	3000	30 32 35 38	82	185	2.5	0.06	12.3
			40 42 45 48	112
			50 55* 56*
			60* 63* 65* 70*	142
CLZ3	3150	2400	40 42 45 48	112	220	2.5	0.12	25.4
			50 55 56
			60 63* 65*	142
			70* 71* 75*
			80* 85* 90*	172
CLZ4	5600	2000	45 48 50 55 56	112	250	2.5	0.22	37.5
			60 63 65	142
			70 71 75
			80* 85* 90* 95*	172
			100*	212
CLZ5	8000	1680	50 55 56	112	290	5	0.44	54.8
			60 63 65	142
			70 71 75
			80 85 90 95*	172
			100* 110* 120*	212
CLZ6	11200	1500	60 63 65	142	350	5	0.75	76.4
			70 71 75
			80 85 90 95	172
			100 110 120* 125*	212
			130*	252
CLZ7	18000	1270	65 70 71 75	142	350	5	1.25	106
			80 85 90 95	172
			100 110 120 125*	212
			130* 140* 150*	252
CLZ8	22400	1140	80 85 90 95	172	380	5	2.06	138
			100 110 120 125	212
			130 140 150*	252
			160* 170*	302
CLZ9	28000	1000	90 95	172	430	5	2.56	162
			100 110 120 125	212
			130 140 150	252
			160 170* 180*	302
			190*	352
CLZ10	50000	850	110 120 125	212	490	5	5.00	254
			130 140 150	252
			160 170 180	302
			190* 200* 220*	352
CLZ11	71000	750	120 125	212	545	5	9.25	374
			130 140 150	252
			160 170 180	302
			190 200 220	352
			240* 250*	410
CLZ12	100000	660	140 150	252	590	5	12.50	526.7
			160 170 180	302
			190 200 220	352
			240 250 260*	410
			280*	470
CLZ13	140000	660	160 170 180	302	680	7.5	29.20	794
			190 200 220	352
			240 250 260	410
			280 300*	470
CLZ14	200000	540	180	302	730	7.5	42.50	965
			190 200 220	352
			240 250 260	410
			280 300 320	470
			340*	550
CLZ15	250000	480	200 220	352	780	7.5	56.9	1196
			240 250 260	410
			280 300 320	470
			310 360 380	550
CLZ16	355000	425	240 250 260	410	900	10	120	1855
			280 300 320	470
			340 360 380	550
			400 420*	650
CLZ17	560000	380	260	410	1000	10	225	2690
			280 300 320	470
			340 360 380	550
			400 420 440	650
			450 460* 480*
CLZ18	710000	330	300 320	470	1100	10	325	3561
			340 360 380	550
			400 420 440	650
			450 460 480 500
			530*	800
CLZ19	1000000	300	360 380	550	1250	15	568	4808
			400 420 440	650
			450 460 480 500
			530 560	800

注：表中示記“*”號的軸孔尺寸僅適用于d₁。
